KORATHERM HORIZONTAL, K23HM, K33HM, K44HM, K46HM

Designheizkörper mit waagerecht orientierten Profilen und mit unterem Mittenanschluss

KORATHERM HORIZONTAL - M in niedriger Ausführung, hergestellt in den Höhen von 144, 218 oder 292 mm, ist ein Modell der Designserie von Heizkörpern mit horizontaler Ausrichtung, die den unteren zentralen Anschluss an das Heizungssystem mit Zwangsumlauf des Wärmeträgermediums ermöglicht. Die Typen 44 und 46 werden durch eine Kombination von zwei Heizkörpern gebildet. Die Verbindungsteile sind im Lieferumfang enthalten. Die Heizkörper haben keine angeschweißten hinteren Schellen, sie sind für die Montage auf dem Boden mit Ständerkonsolen bestimmt. Die Befestigung der Heizkörper ist nicht im Lieferumfang enthalten. Für den Anschluss an das Heizungssystem kann die Anschlussarmatur HM verwendet werden.

Volltext anzeigen
Baulänge von 500 bis 3000 mm

Baulänge von 500 bis 3000 mm

Bauhöhe von 218 bis 292 mm

Bauhöhe von 218 bis 292 mm

Wärmeleistung von 290 bis 5115 W

Wärmeleistung von 290 bis 5115 W

Unten in der Mitte Anschlussart

Unten in der Mitte Anschlussart

KORATHERM HORIZONTAL, K23HM, K33HM, K44HM, K46HM bieten wir in 109 Varianten an

Anhand von Parametern auswählen

Wahl der Abmessungen

Geben Sie die gewünschten Maße ein.

Wärmeleistung (Für Profis)

t1: 75 °C
t2: 65 °C
ti: 20 °C
ΔT: 50 °C

Die Wärmeleistung eines Heizkörpers soll die festgelegten, vom Bauplaner berechneten Wärmeverluste des zu beheizenden Raums abdecken. t1 – Temperatur des Eintrittswassers in den Heizkörper t2 – Temperatur des Austrittswassers aus dem Heizkörper ti – Bezugstemperatur der Luft (Projekttemperatur der Raumluft) (Die Temperaturen t1 und t2 gehen von der Projektdokumentation des Heizsystems beziehungsweise von der gewählten Wärmequelle aus)

Wahl der Farbe

Basisvariante Weiß

Die Basisfarbausführung ist Weiß RAL 9016, sonstige Farbausführungen gegen Aufschlag.
Es ist möglich, dass die Farbe in der Farbkarte von der Farbe des Heizelements abweicht.

Weiß lassen

Kostenlos

KORADO Farbpalette

20 %

RAL Farbpalette

30 %

Variante auswählen

Alles wählen
Abmessungen (H × L × T)
mm
Wärmeleistung
Tepelný výkon radiátoru má pokrýt stanovené tepelné ztráty vytápěné místnosti, které jsou vypočteny projektantem.
Watt
Typ
Farbe
Bestellcode
Ihre Wahl
Abmessungen (H × L × T) (mm)
144 × 500 × 160
Wärmeleistung (Watt)
290
Typ
23
Farbe
Weiß
Bestellcode
K23H014050N00M10
Ihre Wahl
Abmessungen (H × L × T) (mm)
144 × 600 × 160
Wärmeleistung (Watt)
347
Typ
23
Farbe
Weiß
Bestellcode
K23H014060N00M10
Ihre Wahl
Abmessungen (H × L × T) (mm)
144 × 700 × 160
Wärmeleistung (Watt)
405
Typ
23
Farbe
Weiß
Bestellcode
K23H014070N00M10
Ihre Wahl
Abmessungen (H × L × T) (mm)
144 × 800 × 160
Wärmeleistung (Watt)
463
Typ
23
Farbe
Weiß
Bestellcode
K23H014080N00M10
Ihre Wahl
Abmessungen (H × L × T) (mm)
144 × 900 × 160
Wärmeleistung (Watt)
521
Typ
23
Farbe
Weiß
Bestellcode
K23H014090N00M10
Ihre Wahl
Abmessungen (H × L × T) (mm)
144 × 1000 × 160
Wärmeleistung (Watt)
579
Typ
23
Farbe
Weiß
Bestellcode
K23H014100N00M10
Ihre Wahl
Abmessungen (H × L × T) (mm)
144 × 1100 × 160
Wärmeleistung (Watt)
637
Typ
23
Farbe
Weiß
Bestellcode
K23H014110N00M10
Ihre Wahl
Abmessungen (H × L × T) (mm)
144 × 1200 × 160
Wärmeleistung (Watt)
695
Typ
23
Farbe
Weiß
Bestellcode
K23H014120N00M10
Ihre Wahl
Abmessungen (H × L × T) (mm)
144 × 1400 × 160
Wärmeleistung (Watt)
811
Typ
23
Farbe
Weiß
Bestellcode
K23H014140N00M10
Ihre Wahl
Abmessungen (H × L × T) (mm)
144 × 1600 × 160
Wärmeleistung (Watt)
926
Typ
23
Farbe
Weiß
Bestellcode
K23H014160N00M10

Speichern oder laden Sie sich Ihre Auswahl herunter!

Speichern Sie sich nun Ihre gewählte Variante, damit Sie diese an den Verkäufer weitergeben und so Ihren Einkauf beschleunigen können.
Die Liste der Verkäufer finden Sie im nächsten Schritt.

Per E-Mail senden
Link kopieren

Technische Angaben

Technische Parameter

KORATHERM HORIZONTAL, K23HM, K33HM, K44HM, K46HM | koratherm_horizontal-K23HM,K33HM,K44HM,K46HM-01.png
H: Bauhöhe (mm) 144, 218, 292
L: Baulänge (mm) 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000
Tiefe (mm)
Typ 23 160 mm
Typ 33 177 mm
Typ 44 248 mm
Typ 46 328 mm
Höchstzulässige Betriebstemperatur (°C) 110 °C
Höchstzulässiger Betriebsdruck 4 bar
Anschlussgewinde G 1/2" innen
Anschlussabstand 50 mm

Wärmeleistung

Typ 23 Typ 33 Typ 44 Typ 46
Q [W] Bauhöhe [mm]
Baulänge (mm) 144 218
500 290 432
600 347 518
700 405 604
800 463 690
900 521 777
1000 579 863
1100 637 949
1200 695 1036
1400 811 1208
1600 926 1381
1800 1042 1553
2000 1158 1726
Q [W] Bauhöhe [mm]
Baulänge (mm) 144 218 292
500 393 510 617
600 471 611 740
700 550 713 863
800 628 815 986
900 707 917 1110
1000 785 1019 1233
1100 864 1121 1356
1200 942 1223 1480
1400 1099 1427 1726
1600 1256 1630 1973
1800 1413 1834 2219
2000 1570 2038 2466
Q [W] Bauhöhe [mm]
Baulänge (mm) 144 218
500 496 705
600 595 845
700 694 986
800 794 1127
900 893 1268
1000 992 1409
1100 1091 1550
1200 1190 1691
1400 1389 1973
1600 1587 2254
1800 1786 2536
2000 1984 2818
Q [W] Bauhöhe [mm]
Baulänge (mm) 144 218
500 584 853
600 700 1023
700 817 1194
800 934 1364
900 1050 1535
1000 1167 1705
1100 1284 1876
1200 1400 2046
1400 1634 2387
1600 1867 2728
1800 2101 3069
2000 2334 3410

Typenübersicht

Typ 23
Typ 33

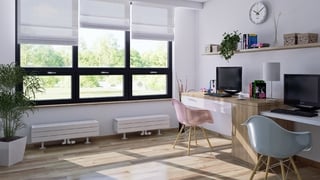

Typ 44

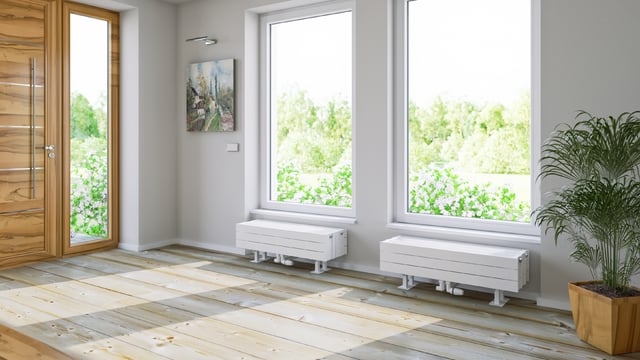

Typ 46

Anschlussarten an das Heizsystem

Unten in der Mitte
KORATHERM HORIZONTAL, K23HM, K33HM, K44HM, K46HM - Anschlussarten Unten in der Mitte
